Ibisobanuro bigufi:

800W umuvuduko mwinshi wahinduye kwanga moteri na shoferi 35000rpm yihuta ivanga urugo ibikoresho bya moteri

1. Sisitemu yo hejuru ikora neza: Muburyo bwagutse bwo kugenzura umuvuduko, muri rusange imikorere irarenze byibuze 10% ugereranije nizindi sisitemu zo kugenzura umuvuduko, kandi imikorere ihanitse iragaragara cyane kumuvuduko muke kandi utaremerewe.

2. Urwego runini rwo kugenzura umuvuduko, ibikorwa byigihe kirekire kumuvuduko muke: Irashobora gukora munsi yumutwaro umwanya muremure uri hagati ya zeru kugeza umuvuduko mwinshi, kandi kuzamuka kwubushyuhe bwa moteri na mugenzuzi biri munsi yibyo byapimwe umutwaro.

3. Itangiriro ryinshi, itangira rito: iyo itara ritangirira rigeze kuri 150% yumuriro wagenwe, itangiriro ni 30% gusa yumurongo wagenwe.

Ohereza imeri kuri twe

Ibicuruzwa birambuye

Ibicuruzwa

Ibipimo bya moteri

Umuvuduko Ukoresha	DC300V
Ikigereranyo cyubu	2.8 ± 10% A.
Ikigereranyo ntarengwa	5.4A
Gutangira voltage	DC23V ~ 25V
imbaraga zagenwe	700 ± 10% W.
Umuvuduko wagenwe	35000 ± 10% RPM
Imbaraga zidafite akamaro	<100W
umubare wibiti	2
torque	0.2NM
gukora neza	80% ± 10%
ingendo	Cx
urusaku	96dB MAX, <30cm
uburemere	1.68Kg
kubyara	Imipira 2
kugenzura	Rukuruzi
Shyiramo	flange mount

Imiterere ya moteri

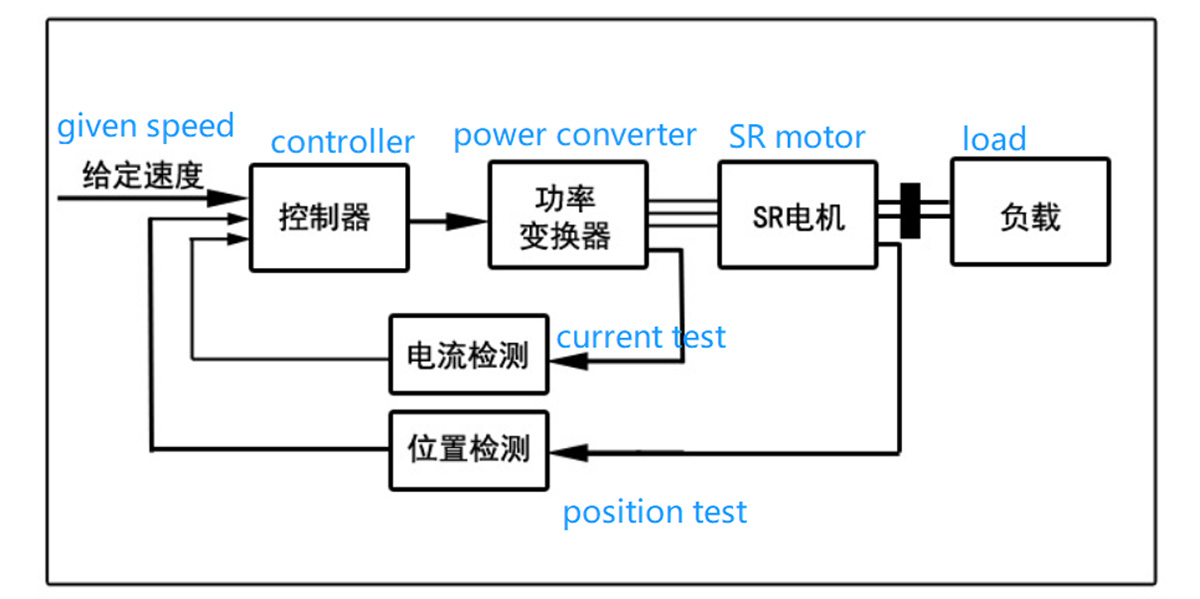

1. Ibigize sisitemu yo gutwara ibinyabiziga byahinduwe
Sisitemu yo gutwara ibinyabiziga byahinduwe (SRD) bigizwe ahanini na moteri yahinduwe, moteri ihindura, umugenzuzi na detector.

2.Moteri yo kwanga
Moteri ya SR irashobora gushushanywa mubice bimwe, ibyiciro bibiri, ibyiciro bitatu, ibyiciro bine hamwe nibyiciro byinshi hamwe nimibare itandukanye, kandi hariho imiterere yinyo imwe kuri pole hamwe nuburyo bwinyo bwinshi kuri pole, umwuka wa axial icyuho, icyuho cyumwuka wa radiyo nicyuho cyumuyaga.Imiterere ya radiyo ya Hybrid imiterere, rotor y'imbere hamwe na rotor yo hanze, moteri ya SR munsi yibyiciro bitatu muri rusange ntabwo ifite ubushobozi bwo gutangira.Umubare munini wibyiciro ni ingirakamaro kugabanya ihindagurika rya torque, ariko biganisha kumiterere igoye, ibikoresho byinshi byingenzi byo guhinduranya no kongera ibiciro.Kugeza ubu, ibyiciro bibiri 6/4-pole imiterere nuburyo bune bwa 8/6 -urwego rukoreshwa cyane.

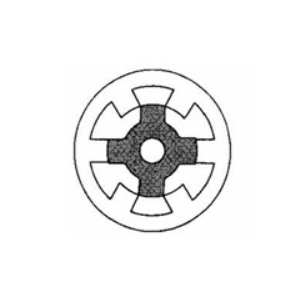

Imiterere isanzwe 3 -cyiciro
6/4 polar moteri

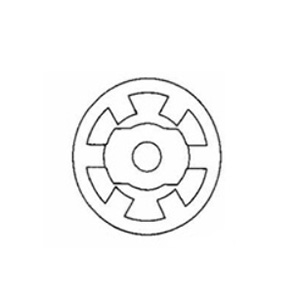

Icyiciro cya 3/2
moteri ya SR

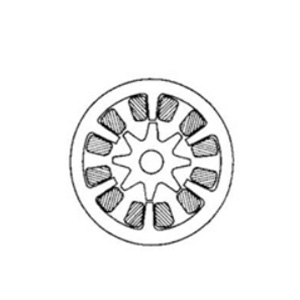

Icyiciro cya 3/8
moteri ya SR

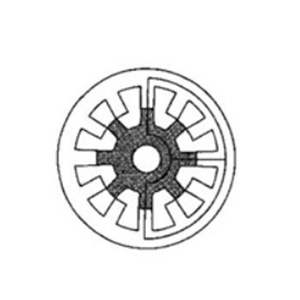

Icyiciro cya 3/12
moteri ya SR

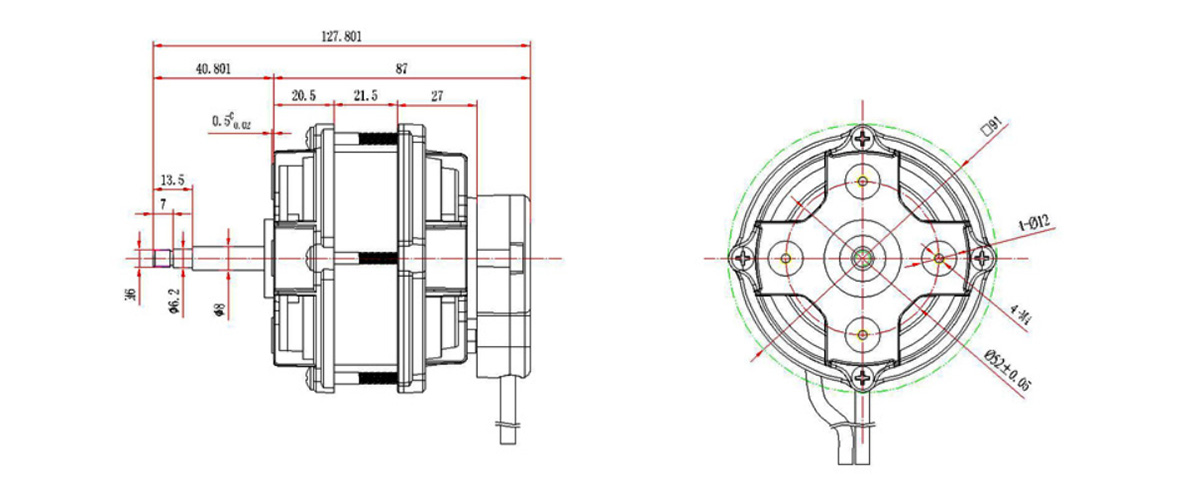

3. Igishushanyo mbonera cya moteri ya moteri na shoferi

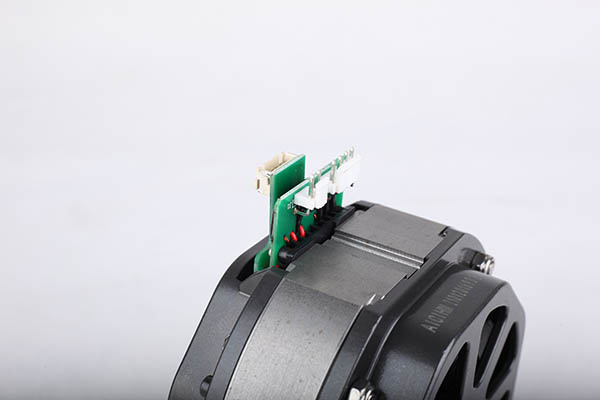

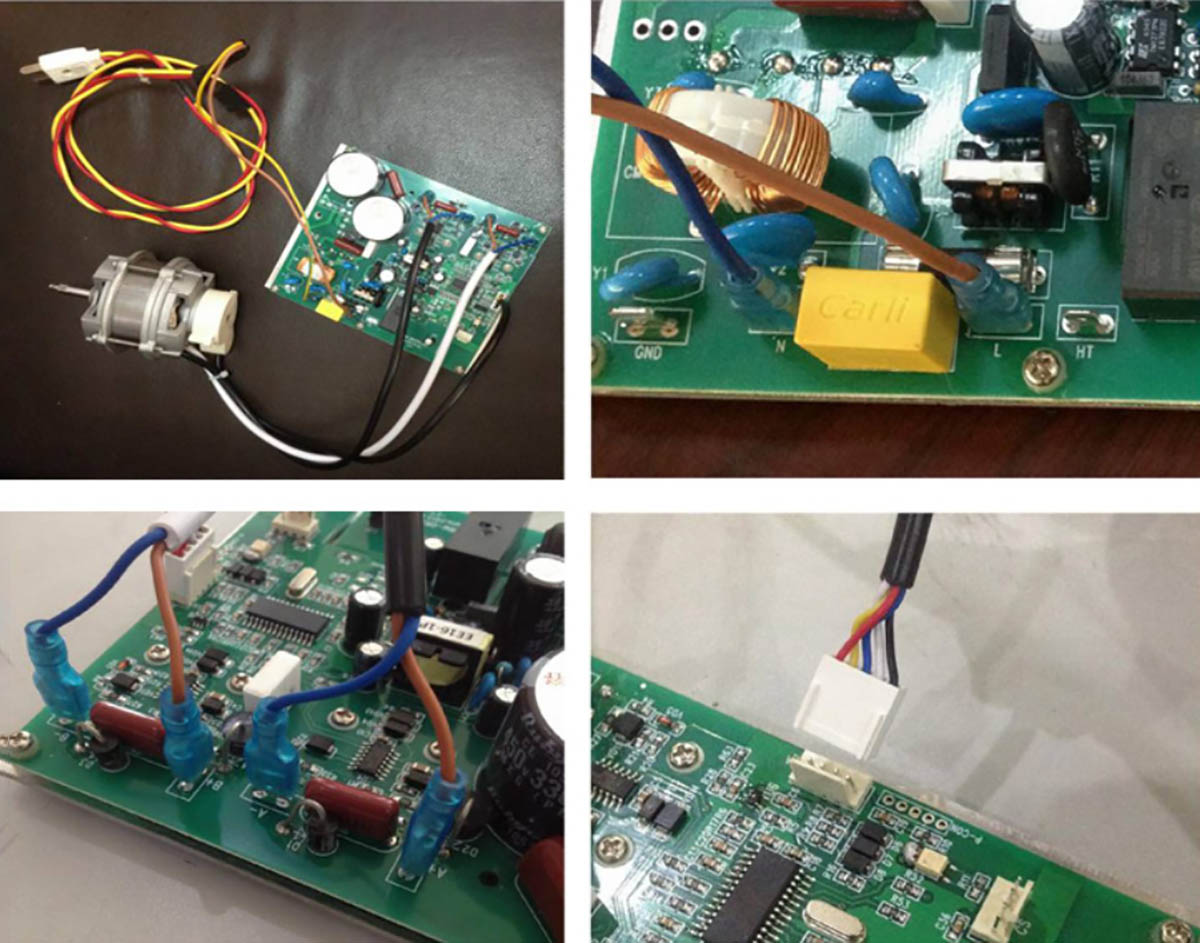

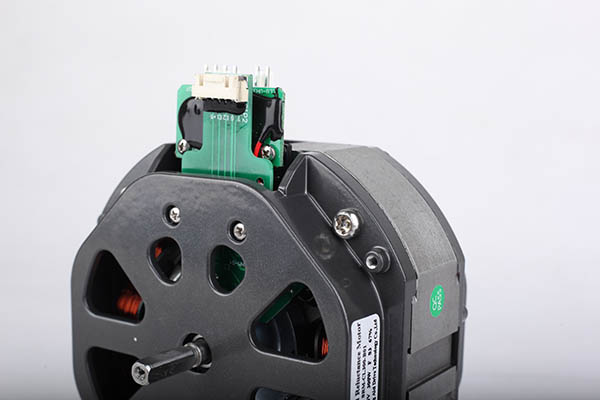

Ifoto y'ibicuruzwa

Icyuma cya moteri

Umukara (Umuhondo / A + Ubururu / A-), Umweru (Umuhondo / A + Ubururu / A-), uburebure bw'insinga L = 380 ± 50mm
Wiring wire:
Umutuku (+ 5V), umukara (GND), umuhondo (SA), ubururu (SB), umweru (SC), uburebure bwumurongo L = uburebure bwa L = 380 ± 50mm
Ububiko: 5 ℃ ~ 40 ℃, ubuhehere <90%
Icyiciro cyo gukumira: F.
Igiceri kitarangiritse gihinduka muminota 3 kuri 130% ya voltage yagenwe.
Ubuzima bwakazi: amasaha 2000 mubihe bisanzwe byakazi.
Kwimura axial bigomba kuba munsi ya 0.02mm mugihe moteri ikora.

Ibiranga moteri

1.Sisitemu yo hejuru ikora neza: Muburyo bwagutse bwo kugenzura umuvuduko, muri rusange imikorere irarenze byibuze 10% kurenza izindi sisitemu yo kugenzura umuvuduko, kandi imikorere ihanitse iragaragara cyane kumuvuduko muke kandi umutwaro utagabanijwe.
2.Urwego runini rwo kugenzura umuvuduko, ibikorwa birebire kumuvuduko muke: Irashobora gukora munsi yumutwaro umwanya muremure uri hagati ya zeru kugeza umuvuduko mwinshi, kandi kuzamuka kwubushyuhe bwa moteri na mugenzuzi biri munsi yumutwaro wagenwe.
3.Itangiriro ryinshi, itangira ryoroheje: iyo itara ritangirira rigeze kuri 150% yumuriro wagenwe, itangira ryambere ni 30% gusa yumurongo wagenwe.
4. Irashobora gutangira no guhagarara kenshi, kandi igahindura hagati yimbere ninyuma: irashobora gutangira no guhagarara kenshi, kandi igahindura hagati yimbere ninyuma.Iyo hari feri yo gufata feri kandi imbaraga zo gufata feri zujuje igihe gisabwa, gutangira-guhagarara no guhinduranya-imbere birashobora kugera inshuro zirenga 1.000 kumasaha.
5. Ubushobozi burenze urugero: iyo umutwaro ari munini cyane kuruta umutwaro wagenwe mugihe gito, umuvuduko uzagabanuka, imbaraga nyinshi zisohoka zizakomeza, kandi ntihazabaho ibintu birenze urugero.Iyo umutwaro ugarutse mubisanzwe, umuvuduko ugaruka kumuvuduko washyizweho.
6.Imbaraga za mashini no kwizerwa birarenze ubundi bwoko bwa moteri.Rotor ntigira magnesi zihoraho kandi irashobora kugira ubushyuhe burenze urugero.
